摘要：本文根據過熱蒸汽的密度特征和渦街流量計的測量原理，闡述了應用溫度、壓力補償方法，對過熱蒸汽進行精確計量。

隨著成本意識的不斷增強，人們對能源計量的準確性提出了更高的要求，在過熱蒸汽流量測量中，溫度、壓力補償逐漸得到推廣、應用。

1、過熱蒸汽密度特性

在過熱蒸汽流量的計量上，密度雖然也是溫度、壓力的函數，但是不再遵循理想氣體狀態方程，且在不同壓力、溫度區間，函數關系不同，很難用一個簡單的或統一的函數關系式來表示。

2、渦街流量計工作原理

在流體中設置非流線型漩渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦。這種旋渦稱為卡曼渦街，如圖1所示。

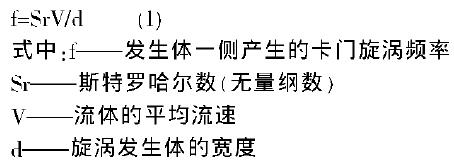

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下公式：

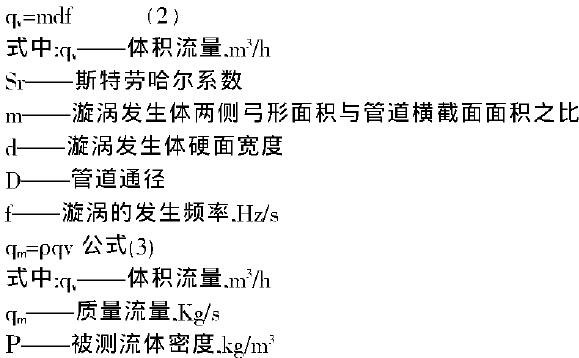

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。而用渦街流量計計量時，它的輸出脈沖信號不受流體組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的尺寸有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時候流量的輸出信號應同時檢測體積流量和流體密度，流體組分對流量計還是存在直接影響的，其流量公式為：

3、應用實例

揚子石化熱電廠給南京化工園供應過熱蒸汽，為確保蒸汽質量的精確計量，在蒸汽管道上（界區處）順序安裝了渦街流量計、壓力變送器、一體化溫度變送器（圖2），因界區距離雙方的機柜間較遠，一方面避免信號衰減，一方面避免布線困難，故在現場安裝了一臺流量積算儀，作為貿易結算的依據，先將過熱蒸汽密度表（表1）寫入流量積算儀，壓力、溫度信號輸入流量積算儀后，根據蒸汽密度表即可知道蒸汽的密度P，渦街流量計的脈沖信號輸入流量積算儀后，即可知道蒸汽的體積流量qv，從而得出蒸汽的質量流量計qm。當然以上也可以使用溫壓補償渦街流量計配套流量積算儀，就不需要壓力變送器和溫度變送器 也是同樣道理。

4、結束語

在能源越來成為全人類共同關心的問題時，蒸汽計量工作的重要性日益顯現，用熱單位與供熱單位之間蒸汽計量的準確與否，直接關系到雙方的經濟利益。而企業內部的蒸汽結算同樣也關系到企業整體的經濟效益。所以，盡可能通過對儀表的改進和組合運用，提高計量的準確性、可靠性，真實的數據既是管理的基礎，也是保證貿易公平的前提。
